　　垃圾焚烧作为垃圾处理的主要手段之一，在全球发展已经有一百多年的历史了。SCR系统作为烟气净化技术中氮氧化物的控制技术（简称脱硝技术）是促进垃圾焚烧技术推广的重要保障手段，在全球垃圾焚烧领域获得了广泛应用。本文通过对欧洲、日本和中国的垃圾焚烧厂SCR工艺的介绍和分析，对SCR技术的发展进行总结和展望。

　　【关键字】

　　垃圾焚烧，烟气净化，超低排放，近零排放，低温脱硝，氮氧化物脱除，催化剂，SNCR，SCR，NOx，Sox，氨逃逸，SDA，Scrubber，BHF，ESP，WESP

　　【引言】

　　为了更好了解全球生活垃圾焚烧SCR技术的发展现状，无锡市华星东方电力环保科技有限公司（简称“华星东方”）利用几年时间走访了全球数十座焚烧厂，并利用笔者公司在中国地区SCR的工程实践经验，对SCR技术现状和发展进行分析，希望能为今后的行业发展提供一些借鉴和思路。

　　一、部分发达国家和地区的SCR技术应用的案例介绍

　　（一）欧洲首例SCR系统—Spittlau焚烧厂：

　　通常认为欧洲第一套采用低温SCR系统的生活垃圾焚烧厂①，是奥地利维也纳的Spittlau焚烧厂，该焚烧厂规模为3x400t/d处理量。接待笔者的焚烧厂负责人介绍，该厂始建于1969-1971年，在1987年遭遇火灾损毁。目前运行的主体烟气净化系统于1989年重建并于1992年投入使用，其工艺为：ESP+ Acid scrubber + Basic scrubber +WESP+GGH+LNG+SCR，首次投入使用的SCR运行在280度②，采用蜂窝式催化剂，其工艺流程见图1。

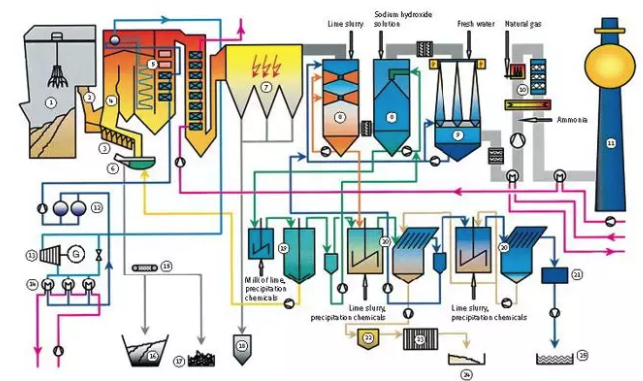

　　图1 Spittlau在2012年技改前工艺流程图

　　2012年始，该厂再次对烟气系统进行了技改，将ESP调整为布袋除尘，换装了新的蜂窝式催化剂，反应温度从280度降到190度，并设置了催化剂在线热再生系统，热源采用天然气加热炉，其运行温度详见图2。

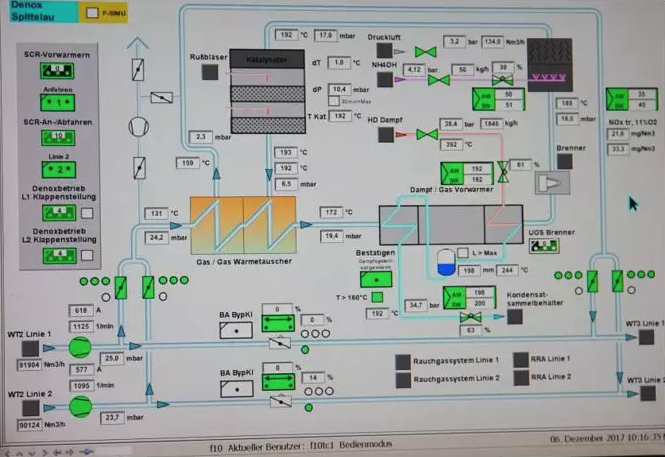

　　图2 Spittlau技改后SCR系统运行温度

　　（二）超低温运行的SCR系统—RZR Herten焚烧厂：

　　位于德国HERTEN地区的RZR焚烧厂，拥有4条生活垃圾焚烧线。其烟气净化工艺为：SDA+BHF+ GGH+Acid scrubber+ Basic scrubber+Fixed bed activated coke filters+SGH+SCR。笔者于2016年参观了该工厂，该焚烧厂是笔者唯一见过的以160度的温度运行的SCR系统，并连续平稳使用8年，其烟气净化工艺流程详见图3。

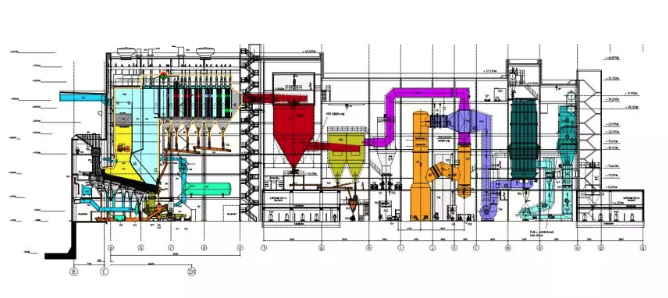

　　图3 RZR Herten焚烧厂全厂立面图

　　据其运行人员介绍，因SCR系统运行在较低的温度，而设计了固定床的活性焦过滤装置。运行技术人员告知笔者即使在设置2段湿法洗涤塔之后，SO3会不断富集进而影响催化剂的性能。要确保系统长时间平稳运行，除了去除有毒金属（如：汞等）和有机物外（二噁英/呋喃）③，固定床的活性焦过滤装置也能有效阻挡三氧化硫，从而减少下游形成硫酸氢氨的风险，进而减少对催化剂的影响，从而延长了系统的运行时间。此外，在这一温度布置固定床的活性焦过滤装置，有利于活性焦对二噁英的吸收，防止活性焦自燃，从图4可以看出其SCR的运行温度仅为163.2度。

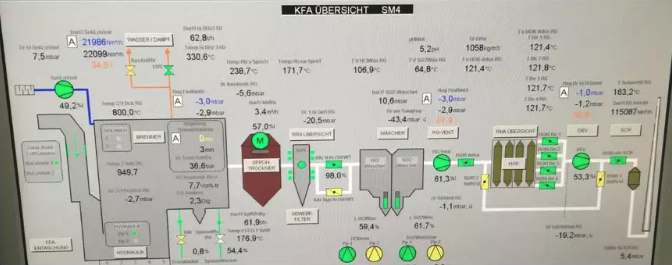

　　图4 RZR Herten焚烧厂的上位机截屏图
